BIM은 운영에 닿을 때 가치가 커집니다
BIM은 프로젝트 팀에 풍부한 설계 모델을 제공합니다. 운영팀에는 장소, 자산, 시스템, 작업, 실시간 상태, 증거를 연결하는 작업 컨텍스트가 더 필요합니다. 중요한 질문은 설계 검토 이후에도 모델이 의사결정을 어떻게 돕는가입니다. 문제가 어디에 있는지, 어떤 자산에 영향이 있는지, 어떤 팀이 다음 조치를 맡는지, 어떤 증거로 결과를 확인할 수 있는지가 핵심입니다.
운영 디지털 트윈은 BIM과 3D 자산을 현장 및 시설 워크플로로 확장합니다. 모델 형상은 자산 식별, 공간 계층, 데이터 연결, 안내 절차, 점검 기록, 작업 지시, 인수인계 증거와 이어집니다. 모델은 시공팀, 발주처, 서비스 파트너, 시설팀이 공유하는 운영 컨텍스트가 됩니다.
MEP 구역, 장비실, 리노베이션 층, 복잡한 설비 복도, 데이터센터, 캠퍼스, 복합 시설에서는 도면, 사진, 이슈 목록, 시스템 데이터가 여러 도구에 흩어지는 경우가 많습니다. 이때 공통 공간 컨텍스트가 특히 중요합니다.
BIM이 운영화되면 달라지는 것
| 계층 | 운영 활용 |
|---|---|
| 공간 계층 | 부지, 건물, 층, 실, 구역, 경로, 접근 영역, 안전 경계 |
| 자산 식별 | 장비 ID, 시스템 소속, 태그, 문서, 담당자, 유지보수 책임 |
| 시스템 관계 | 전력, 냉각, 공기, 물, 공정, 제어, 상하류 의존성 |
| 데이터 연결 | 센서, 계량기, 알람, BMS, SCADA, IoT, CMMS, EAM, 작업 이력 |
| 현장 워크플로 | 설치 안내, 커미셔닝 점검, 점검, 이슈, 작업 지시, 승인 증거 |
| 시설 워크플로 | 모니터링, 유지보수, 에너지 검토, 리노베이션 계획, 비상 대응, 교육 |
| 거버넌스 | 모델 버전, 데이터 출처, 담당자, 갱신 프로세스, 품질 검토, 인수인계 상태 |
핵심 변화는 모델 보기에서 운영 연속성으로 이동하는 것입니다. 같은 공간 컨텍스트가 시공, 커미셔닝, 인수인계, 일상 유지보수, 이후 리노베이션까지 이어집니다.
DataMesh 워크플로
- 소스 모델과 기록 수집 - BIM, CAD, 포인트 클라우드, 도면, 장비 목록, O&M 문서, 커미셔닝 기록, 이슈 로그, 현장 사진을 모읍니다.
- 공간 객체 모델 구성 - FactVerse와 Twin Engine으로 건물, 층, 실, 구역, 시스템, 자산, 경로, 관계를 정리합니다.
- 데이터 소스 연결 - Data Fusion Services로 시설 시스템, 기업 시스템, 센서, 계량기, 알람, 문서, 작업 기록을 연결합니다.
- 사용 가능한 장면 제작 - Designer에서 장면, 라벨, 패널, 동작, 층 전환, 시스템 뷰, 시나리오 프레젠테이션을 준비합니다.
- 현장 안내 지원 - Director와 DataMesh One으로 설치 안내, 점검 단계, 커미셔닝 절차, 교육, 이해관계자 검토를 제공합니다.
- 실행 기록 캡처 - Inspector로 이슈, 점검, 사진, 시정 조치, 작업 지시, 승인 메모, 확인 상태를 기록합니다.
- 운영 단계로 컨텍스트 연결 - 시설 변경에 맞춰 트윈을 유지해 유지보수, 에너지 분석, 리노베이션, 비상 대응이 같은 자산-공간 컨텍스트를 사용하게 합니다.
목표는 프로젝트 데이터가 운영 데이터로 자연스럽게 이어지는 흐름입니다.
먼저 효과가 나는 워크플로
- 시공 조정: MEP 경로, 복잡한 장비 구역, 매립 작업, 설치 순서, 현장 제약을 3D 컨텍스트에서 검토합니다.
- 커미셔닝과 인수인계: 승인 기록, 사진, 자산 ID, 커미셔닝 문서, 남은 이슈를 해당 실이나 장비에 연결합니다.

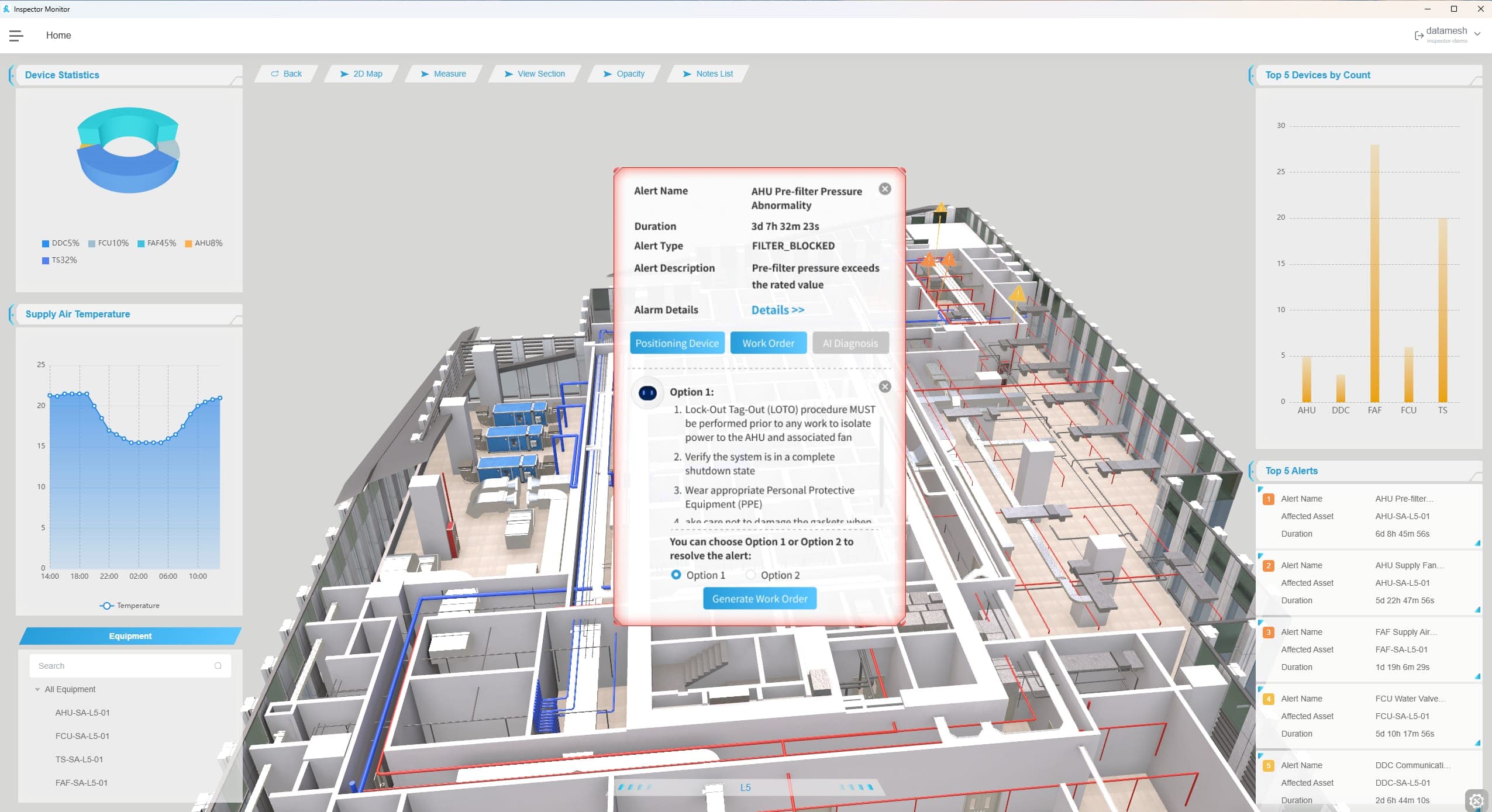

- 시설 모니터링: 실시간 상태, 알람, 계량 데이터, 장비 상태를 트윈에 연결해 이벤트 위치를 이해합니다.
- 점검과 유지보수: 공간 컨텍스트를 점검, 작업 지시, 사진, 시정 조치, 종결 증거로 이어갑니다.
- 리노베이션 계획: 작업 전 영향 구역, 접근 경로, 인접 시스템, 장비 관계, 현장 제약을 검토합니다.
- 에너지와 지속가능성 검토: 구역, 시스템, 계량기, 자산 관계, 운영 기록을 연결해 시설 분석과 Green Mark 준비 증거를 지원합니다.
시작 지점은 공간 컨텍스트가 실제 인수인계 문제를 줄여 주는 워크플로가 좋습니다.
DataMesh 제품의 역할
FactVerse는 운영 디지털 트윈의 플랫폼 기반을 제공하고 자산, 공간, 데이터, AI, 시뮬레이션, 워크플로 컨텍스트를 연결합니다.
FactVerse Twin Engine은 BIM, CAD, 포인트 클라우드, 운영 기록을 애플리케이션이 사용할 수 있는 런타임 컨텍스트로 만듭니다.
Data Fusion Services는 운영 데이터와 업무 기록을 트윈에 연결하고, 소스 데이터를 자산, 공간, 시스템, 워크플로에 매핑합니다.
FactVerse Designer는 장면, 뷰, 인터랙션, 시나리오 설명, 시각 계획 콘텐츠를 준비합니다.
Director는 안내 절차, 설치 안내, 교육, 현장용 지시를 지원합니다.
Inspector는 점검, 작업 지시, 이슈 종결, 유지보수 증거, 시설 기록을 관리합니다.
이 제품들은 프로젝트 시각화가 실제 운영 트윈으로 이어지도록 돕습니다.
거버넌스 체크리스트
- BIM, CAD, 포인트 클라우드, 도면 소스에 버전과 담당자가 기록되어 있나요?
- 건물, 층, 실, 구역, 시스템, 자산 이름이 일관적인가요?
- 자산 ID가 기업 자산 기록과 유지보수 시스템과 맞춰져 있나요?
- 데이터 연결에 출처, 단위, 갱신 규칙, 품질 상태가 기록되어 있나요?
- 현장 기록이 올바른 공간, 자산, 작업, 시나리오 버전에 연결되어 있나요?
- 인수인계 문서, 사진, 이슈, 승인 메모, 커미셔닝 기록을 트윈에서 찾을 수 있나요?
- 시공 상태나 시설 구성이 바뀔 때 갱신 책임이 명확한가요?
- 시설팀이 같은 컨텍스트로 모니터링, 점검, 유지보수, 리노베이션, 교육을 수행할 수 있나요?
이 점검은 모델 변환 프로젝트를 장기 운영 자산으로 발전시킵니다.
공개 참고 자료
JTC와 DataMesh 협업은 BIM과 혼합현실을 시공 순서 이해와 현장 작업에 적용한 사례입니다.
오바야시 시공 사례는 BIM 데이터와 혼합현실을 결합해 건축 시공 프로세스를 지원한 내용을 보여 줍니다.
Toda SAGA Arena 사례는 디지털 트윈과 혼합현실로 시공 방법을 시뮬레이션하고 검토한 사례입니다.
TOKYO TORCH XR 프로젝션 투어는 BIM 기반 디지털 트윈 시각화가 계획 건물의 이해관계자 커뮤니케이션에 쓰인 예입니다.
